| Trilite 100 eignet sich wegen seiner relativ kleinen Baumaße insbesondere für solche Anwendungen, bei denen ein großes Gitterträger System für sich selbst zu viel Raum beanspruchen würde, z.B. Konstruktionen im Ladenbau und auf kleineren Messeständen. Die Traversen und Quad-Systemteile sind dabei hoch belastbar (siehe folgende Seiten). Die Leiter-Systemteile dienen dagegen hauptsächlich dekorativen Zwecken und als optisch verbindende Elemente. | |
 |
|
| Home | |
 |
Außer diesen Standardteilen können Kunden spezifische Längen millimetergenau hergestellt werden. Der Preis einer Sonderlänge entspricht dem der nächst größeren Standard-Länge. Bei Sondermaßen unter 1 m wird der Preis für ein Standard-Teil von 1 m Länge berechnet. |

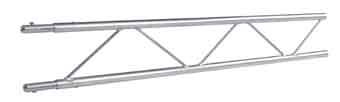

| Trilite 100 Leitern |
| Trilite 100 Die folgenden Tabellen geben die Eigen-Gewichte und maximale Belastbarkeit der einzelnen geraden Systemteile an. Die Werte beziehen sich auf einzelne, durchgehende Stücke. Sie enthalten den Sicherheitsfaktor 3 (Die Belastbarkeit gleicher Strecken, die aus Teilstücken zusmammengesetzt werden, liegt niedriger als hier angegeben.) |
| Länge | Ref.Code | Gewicht/kg | Linienlast/kg | Linienlast/m/kg | Punktlast |
| 0,2 m | 1 LD 200 | 0,45 | Leitern aus Trilite 100 sind nur als Deko-System einsetzbar und sollten nicht hoch belastet werden | ||
| 0,4 m | 1 LD 400 | 0,59 | |||
| 0,6 m | 1 LD 600 | 0,80 | |||
| 0,8 m | 1 LD 800 | 0,97 | |||
| 1 m | 1 LD 1000 | 1,14 | |||
| 2 m | 1 LD 2000 | 2,00 | |||
| 3 m | 1 LD 3000 | 2,86 | |||
| 4 m | 1 LD 4000 | 3,72 | |||
| 5 m | 1 LD 5000 | 4,57 | |||
