Messebau Traverse - Trilite Traversen für den Messestand

Trilite 200 ist das klassische Traversen-System, das seit den frühen 80-er Jahren von OPTI produziert wird. Es wird weltweit in der Veranstaltungstechnik, dem Messe- und Ladenbau, in der Werbung, auf Bühnen usw. eingesetzt. Der optische Vorteil des Systems, der durch das Design der "offenen Rohrenden" ohne Querverstrebungen, entsteht, ermöglicht dem Gestalter lang gestreckte Verbindungen, ohne weit sichtbare Unterteilungen. Die Belastbarkeit des Systems können Sie den nebenstehenden Tabellen entnehmen. Anwendungsbeispiele finden Sie auf diesen Seiten.



	Home

Außer diesen Standardteilen können Kunden spezifische Längen millimetergenau hergestellt werden. Der Preis einer Sonderlänge entspricht dem der nächst größeren Standard-Länge. Bei Sondermaßen unter 1 m wird der Preis für ein Standard-Teil von 1 m Länge berechnet.

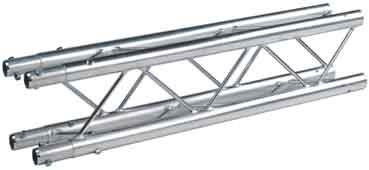

Trilite 200

Die folgenden Tabellen geben die Eigen-Gewichte und maximale Belastbarkeit der einzelnen geraden Systemteile an. Die Werte beziehen sich auf einzelne, durchgehende Stücke. Sie enthalten den Sicherheitsfaktor 3 (Die Belastbarkeit gleicher Strecken, die aus Teilstücken zusmammengesetzt werden, liegt niedriger als hier angegeben.)

Länge	Ref.Code	Gewicht/ kg	Linienlast/ kg	Linienlast/m/ kg	Punktlast
0,2 m	2 QD 200	2,01
0,4 m	2 QD 400	2,71
0,6 m	2 QD 600	3,41
0,8 m	2 QD 800	4,11
1 m	2 QD 1000	4,81	1442	1442	649
2 m	2 QD 2000	8,31	1472	736	561
3 m	2 QD 3000	11,81	1451	483,6	476
4 m	2 QD 4000	15,31	1360	340	419
5 m	2 QD 5000	18,81	1193	238,6	360
6 m	2 QD 6000	22,31	1044	174	330
7 m	2 QD 7000	25,81	875	125	305
8 m	2 QD 8000	29,31	720	90	278
